我們的線性工作臺 HSB-alpha 是線性模塊的電源組，它們還具有高精度。機械設計具有穩定的輪廓和覆蓋導球?qū)к壓椭鬏S驅動的波紋管，已經經過數十年的驗證。自 1999 年以來，我們的線性工作臺完善了我們的產品系列。®
HSB-alpha 線性工作臺目前有 4 種標準尺寸可供選擇，從 HSB-alpha 15-B-155 到 HSB-alpha 35-B-455。除了這些標準裝置外，我們還生產各種特殊版本。®®®
一、主軸驅動
1.滾珠絲杠
我們的直線工作臺 HSB-alpha 幾乎完全使用我們的 HSB-kgt 滾珠絲杠。
它們在力、精度、速度和效率方面全方位特性。
2.梯形螺桿
對于某些應用，梯形螺釘仍然是合適的驅動器。
不受自鎖風險和不易受到?jīng)_擊的影響是這方面的特點。然而，效率和可達到的速度都有些低。
3.行星滾柱絲杠
行星滾柱絲杠越來越多地用于最重的負載，并具有合理的效率。
二、型材導軌
1、滾珠導軌

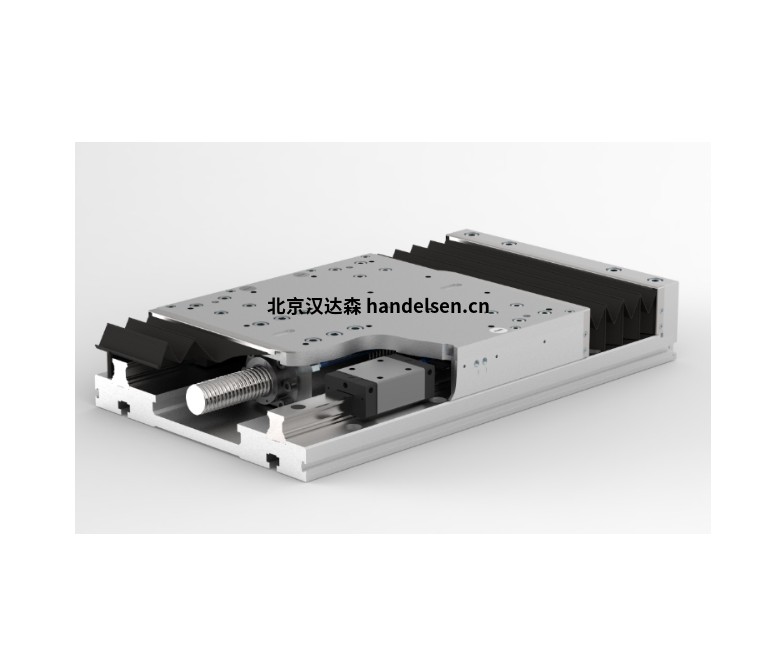

我們的帶導球?qū)к壍木€性工作臺適用于中重負載。導球?qū)к壞Σ亮Φ?，但非常?jiān)硬。它允許高達 5 m/s 的高速。其精度在于精度范圍。
2、滾子導軌
我們的線性工作臺還可以配備滾輪導軌。它們允許比滾珠導軌更高的負載并提供更大的剛度。它們的精度在于精度范圍。
三、直線工作臺HSB-alpha 20-B-225
我們的 HSB-alpha 20 有以下版本：®

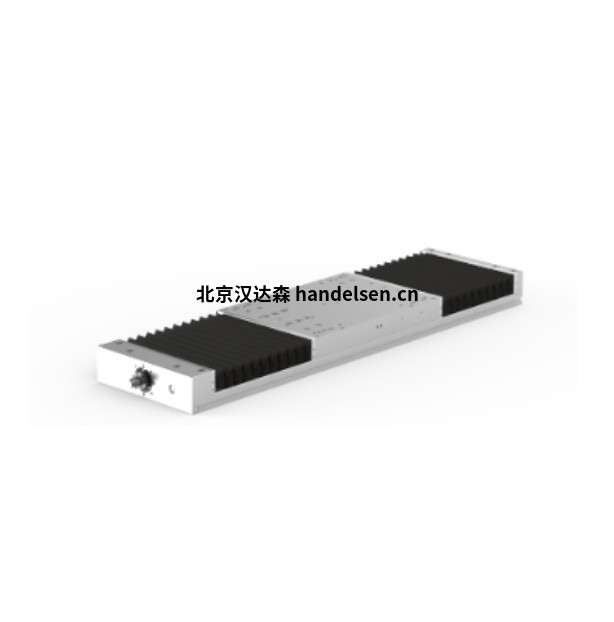

HSB-alpha20-B-225-SSS® 線性工作臺尺寸 20，帶螺旋驅動 KGT 尺寸 25 和 2 個旋入式滾珠導軌尺寸 20

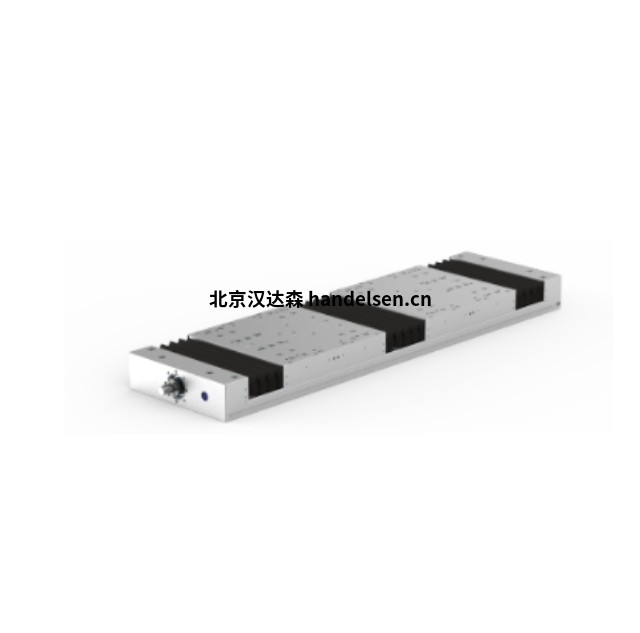

HSB-alpha20-B-225-SSS-R/L®帶反向旋轉螺桿的裝置，尺寸為 20，帶螺桿驅動 KGT 尺寸 25 和 2 個尺寸為 20 的旋入式滾珠導軌
HSB-alpha 20-B-225 帶螺旋傳動®
20 號直線工作臺，帶滾珠絲杠和滾珠導軌：
最大速度： v = 2,5 米/秒
最大加速度： a = 20 米/平方米
最大導向載荷： FZ= 58000 牛
最大進給力： FX= 6000 牛
225 毫米的基本鋁型材，帶有 2 個尺寸為 20 的旋入式滾珠導軌和 4 個標準滾珠軸承導向托架
滾珠絲杠直徑 25 mm，可用螺距 5、10、25 和 50 mm
帶波紋管蓋
2 個標準托架長度 220 毫米或 320 毫米，可提供特殊長度
四、主要應用行業
食品飲料行業：可用于食品飲料的包裝、分揀等環節。精準輸送到包裝或分揀工位。
電子制造行業：適用于電子元件的貼裝、焊接等工序?？蓪㈦娮釉_放置到位置。
汽車制造行業：可應用于汽車零部件的裝配，如發動機零部件的組裝、汽車內飾件的安裝等。
機械加工行業：在數控機床中，可作為坐標軸運動部件，實現刀具或工件的精確直線運動，保證機械加工的精度和表面質量。
醫療行業：可用于醫療檢測設備，如在血液檢測儀器中，帶動樣本托盤進行直線運動，實現樣本的自動傳輸和定位，便于檢測儀器對樣本進行分析。
能源行業：在太陽能電池板生產過程中，可用于電池片的搬運、疊層等工序，確保太陽能電池板的生產精度和效率。
科研領域：在礦物樣本分析的全自動實驗室中，可作為三軸伺服系統的一部分，構成 Pick & Place（拾放）系統，實現對礦物樣本的自動拾取、放置和分析，其近 5 米的行程能夠滿足較大范圍的樣本操作需求。
五、常見系列
HSB-alpha15-B
HSB-alpha20-B
HSB-alpha30-B
HSB-alpha35-B
