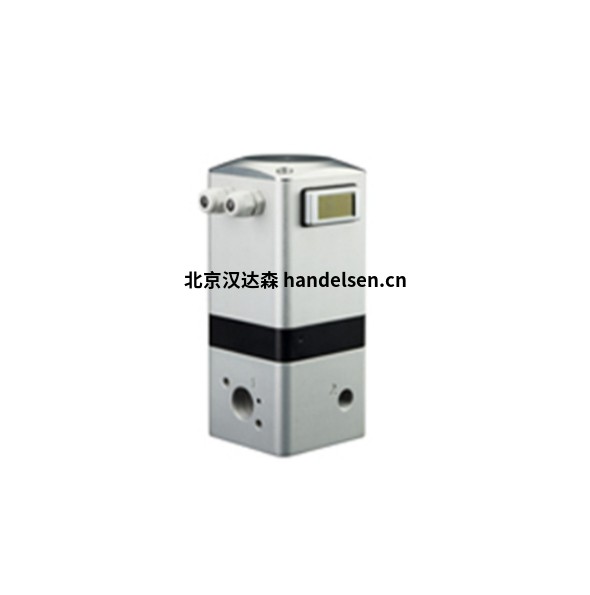

Specken Drumagde比例控制器RM100主要用于精確控制壓力



Specken Drumag 比例控制器 RM100 是一款主比例壓力調節器，主要用于精確控制壓力

RM100 用于控制靜壓或作為我們?cè)鰤浩鞯闹骺刂破鳌Ｔ鰤浩饔卸喾N尺寸可供選擇。它們可用于精確控制高達 2700m3/h 的體積流量。

RM100比例控制器多種連接尺寸，可選擇 1/8″連接，也可通過增壓器實現 3/4″到 2″的連接



一、技術特點

1）體積小巧緊湊：RM100是一種小而且緊湊的單元，占用空間小，便于安裝在各種設備和系統中

2）壓力控制精準：壓力范圍為 0-6bar，最大壓力可達 8bar，能精準控制壓力。同時，具備 0-10V 的設定值輸入（控制信號），可根據輸入信號精確調節輸出壓力，實現對壓力的精準控制

3）具備壓力反饋：可以通過模擬實際值輸出查詢當前出口壓力，方便用戶實時監控壓力狀態

4）連接方式靈活：提供 G1/8 內螺紋連接，也可通過增壓器實現 3/4″到 2″的連接，能方便地接入不同的系統中，滿足多種工業場景的安裝需求。

5）工作穩定性好：工作溫度范圍為 - 5℃至 50℃，且外殼防護等級為 IP67，具備良好的防塵、防水性能，可在較為惡劣的工業環境中穩定工作。

6）功耗較低：供電電壓為 24V DC，功率消耗僅為 4.5W，在保證性能的同時，能耗較低，有助于節省能源和運行成本。



二、主要功能：

1）精準壓力控制：作為主比例壓力調節器，可用于控制靜壓，也能作為增壓器的主控制器，配合不同尺寸的增壓器，精確控制高達 2700m³/h 的體積流量，壓力控制范圍可達 0-6bar，最大壓力為 8bar。

2）模擬信號輸入輸出：具備 0-10V 的設定值輸入（控制信號），可根據輸入信號精確調節輸出壓力。同時可以通過模擬實際值輸出查詢當前出口壓力，便于實時監控壓力狀態，為系統的調整和優化提供依據。



三、基本參數

壓力參數：壓力范圍為 0-6bar，最大壓力可達 8bar。

供電電壓：24V DC。

功率消耗：4.5W。

設定值輸入：0-10V。

工作溫度：-5℃至 50℃。

連接方式：G1/8 內螺紋連接。

介質：壓縮空氣、中性氣體。

重量：0.9kg。



四、應用場景

1）氣動系統：RM100 可用于氣動系統中控制特定壓力，如在氣缸驅動系統中常用于包裝機械等

2）工業自動化生產線：在自動化生產線上，可對氣動夾具、氣動閥門等元件的壓力進行精確控制，實現物料的精準抓取、搬運和裝配等操作。

3）流體輸送系統：在流體輸送系統中，如液壓系統或氣體輸送管道中，可用于維持系統壓力穩定，確保流體按照設定的壓力和流量輸送。

4）壓力測試設備：可應用于各種壓力測試設備中，如氣密性測試設備、液壓元件耐壓測試設備等。

5）機械加工設備：在一些需要精確壓力控制的機械加工設備中，如數控機床的氣動換刀系統、液壓成型設備等，RM100可精確調節氣壓或液壓，保證加工過程的穩定性和加工精度。



五、常用規格

RM100型

RP200型

RP201型

RP300型

RP500型

RS100型

RS200型
