德國Witels Albert 線材矯直機 產品介紹

用于高速、高溫、高負載或磨蝕應用的套筒滾輪

長壽命矯直輥，符合Witels Albert規格



為了便于購買，工廠提供各種直線矯直器配件，以便于設置和設置的“可重復性”。例如：快速打開/關閉選項、滾輪位置指示器、鎖定桿、入口/出口導向輪、導向模具、千分尺調節、防護裝置和 Witels Albert 專有軟件包，允許自動或半自動定位滾輪和其他組件。



此外，工廠廣泛的原材料處理產品包括：管直機、導絲器和導管器、送管機和送絲機或驅動裝置、電纜矯直機、帶材和扁鋼絲矯直機、定制進料機、矯直輥、預制棒頭、用于高速和高溫應用的套筒輥、計算機化鋼絲矯直機和管直機調整系統， 和Witels Albert專有軟件包，允許自動或半自動定位滾筒和其他組件。

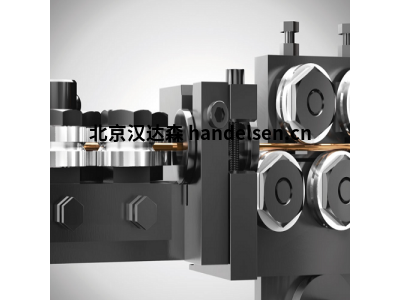

SM 模塊化直線機系列



SM系列矯直模塊代表了矯直機產品的精髓。它們被減少到絕對最低限度，就像來自丹麥的世界著名玩具積木一樣



WITELS-ALBERT GmbH 和 Witels Albert USA 的靈感來自工廠北部鄰國丹麥的非常受歡迎的玩具積木，這些玩具積木幾代人以來一直是巧妙設計的模塊化系統的一部分，通過以下方式將離散化的基本理念轉移到矯直機和矯直系統的設計、制造和使用中：



使用矯直模塊SM系列的概念設計。未來的矯直機和矯直系統的磚是SM系列的新型矯直模塊，在每個細節上都進行了優化。



這種優化伴隨著項目規劃、設計，特別是關注由現代數控機床生產模塊主體，無需人員雇傭，以及在短時間內組裝矯直模塊、矯直機和矯直系統。項目規劃的計算結果確定了設計的約束規范，這些規范側重于單個零件數量的簡單性和最小化。這就是為什么SM系列矯直模塊代表了矯直機產品的精髓。它們被減少到絕對最低限度，就像來自丹麥的世界著名玩具積木一樣。大多數著名設計師都遵循簡約的設計理念。工廠幾個月來的努力結果也很簡單，但仍然提供了令人印象深刻的多樣性和巨大的可能性。每種尺寸僅使用一種類型的模塊用于矯直機或矯直系統。矯直模塊的人工和快速批量生產確保了客戶的良好可用性和價格。





DRS 系列矯直機



DRS 型號的特點是在一個高精度主體中集成了兩種不同的矯直尺寸范圍。輥徑和矯直輥之間的距離已針對每個尺寸范圍進行了單獨優化，以適應不同的線材尺寸范圍。





DRS 型號的特點是在一個高精度主體中集成了兩種不同的矯直尺寸范圍。輥徑和矯直輥之間的距離已針對每個尺寸范圍進行了單獨優化，以適應不同的線材尺寸范圍。



該矯直機秉承德國的高品質傳統，適用于各種應用，可提供單平面、雙平面或多個平面，并可輕松添加連接底座，并允許從矯直器一側旋轉到另一側。這種高質量和堅固的設計適用于四種不同尺寸的外徑近0.3mm至7mm的材料。



DRS 型號具有全輥可調性，可實現更好的矯直效果。該型號每單元有 7 卷可供選擇，并利用快速打開凸輪輕松串起材料。這最常用于電線應用，但也可用于管道、電纜和其他材料。



工廠使用最高質量的滾子軸承和V形槽是標準配置，但可根據客戶要求提供其他型材。工廠為特定應用提供多種輥型可能性，以滿足獨特的需求，包括帶外圈的套筒輥，采用不同材料，如不銹鋼、PET 塑料和硬化鋼。有很多可用的選項;其中更有價值的是數字滾輪位置指示器，可大大減少設置時間





DRS 系列矯直機規格型號

DRS 7 - 0,9

DRS 7 -1,5

DRS 7 - 5,0

DRS 7 - 7,0











DW 系列矯直機



DW型號專為遇到高速和高負載的苛刻應用而設計，并按照德國的高質量傳統制造



DW型號專為遇到高速和高負載的苛刻應用而設計，并按照德國的高質量傳統制造。



該矯直機適用于包括輪胎簾子布制造在內的各種應用，并提供單平面、雙平面或多個平面，并帶有易于添加的底板。這種高質量和堅固的設計適用于四種不同尺寸的外徑近0mm至1.5mm的材料。



DW型號具有獨特的滾子盒功能，其中滾子功能和滾子軸承是分離的，以獲得出色的矯直效果和較長的軋輥壽命。



該型號每單位有 13 卷可供選擇，并采用剪刀式快速打開機構，可簡化材料的串起。它最常用于電線應用，但也可用于管道、電纜和其他材料。



Witels Albert 使用最高質量的滾子軸承，硬化套筒和 V 形槽是標準配置，其他型材可根據客戶要求提供。工廠為特定應用提供多種輥型可能性，以滿足獨特的需求，包括不同材料的套筒輥。有許多選項可供選擇，其中更有價值的是數字滾輪位置指示器，可大大減少設置時間。







DW 系列矯直機規格型號

TYPE

DW 14 - 0,4

DW 14 - 0,5

DW 14 - 0,8

DW 14 -1,5







ER 型矯直機



ER型號是迄今為止工廠系列中，使用最多的型號類型，與其他制造商的型號相似 - 但是，以德國的高品質傳統制造。該矯直器可用于各種應用，并提供單平面、雙平面或多個平面，并帶有易于添加的可調節連接支架





ER型號具有最常見的設置，即材料一側的一排輥固定，而另一側的輥?zhàn)涌烧{(diào)節以獲得最佳矯直效果。該型號每單位可捆 5 到 13 卷，以奇數增量提供，并利用快速打開凸輪輕松串起材料。



這種矯直器最常用于電線應用，但也可用于管道、電纜和其他材料。



工廠使用最高質量的滾子軸承;V形凹槽是標準配置。其他配置文件可根據客戶要求提供。工廠為特定應用提供多種輥型可能性，以滿足獨特的需求;包括帶外圈的套筒輥，采用不同材料，如不銹鋼、PET 塑料和硬化鋼。有許多選項可供選擇，其中更有價值的是數字滾輪位置指示器，可大大減少設置時間。



ER 系列5輥矯直機

7輥矯直機

9輥矯直機

11輥矯直機

13輥矯直機



有關Witels Albert  ER 系列矯直機的具體參數信息請聯系漢達森負責人 劉超
